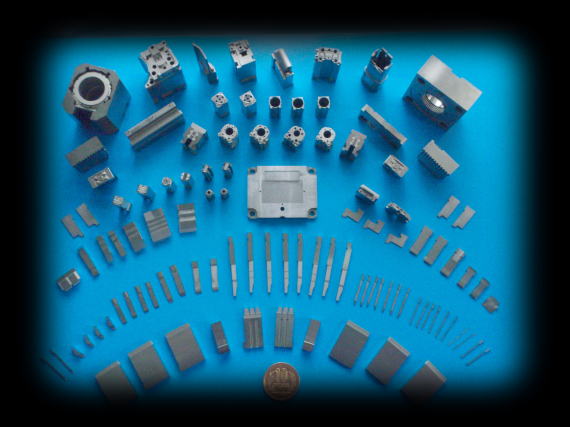

■ ミクロンオーダーで仕上げた超精密パーツ群

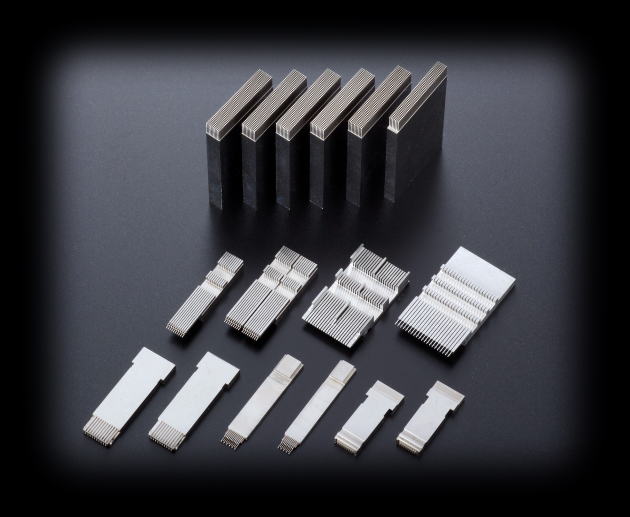

■ ハイテク分野で熱望される超精密パーツ

① ② ③ ④ ⑤ ⑥ ⑦
（ ワイヤ仕上 コーナーＲ放電 ） （ ワイヤ仕上 ） （ 研削仕上 ）
① 角ピン径 0.2ｍｍ ② リブ幅 0.12ｍｍ ⑥ 細溝幅 0.18ｍｍ
立ち上がり 2.3ｍｍ ③ 溝幅 0.28ｍｍ ⑦ リブ幅 0.32ｍｍ
極細溝幅 0.08ｍｍ ④ 極細溝幅 0.12ｍｍ
角ピンコーナーＲ 0.03ｍｍ ⑤ 立ち上がり 6.0ｍｍ

⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮
（ 放電鏡面仕上 ） （ ワイヤ・放電仕上 ） （ 放電鏡面仕上 ）
⑧ クシ形状幅 0.32ｍｍ ⑩ リブ幅 0.11ｍｍ ⑬ 細ピン先端幅 0.09ｍｍ
⑨ クシ形状溝 0.32ｍｍ ⑪ 溝幅 0.19ｍｍ ⑭ 細ピンコーナーＲ 0.03ｍｍ
⑫ 立ち上がり 1.9mm ⑮ 立ち上がり 0.5ｍｍ

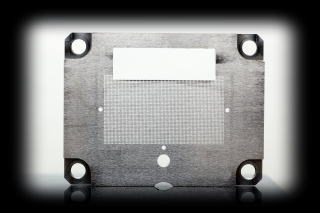

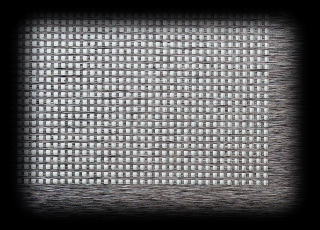

（ 片側0.67度テーパ 0.205ｍｍの角穴 総数4350箇所 格子状 ）

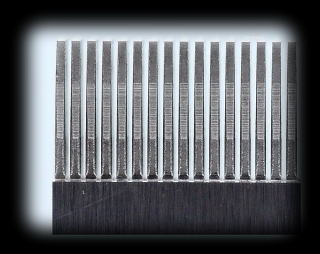

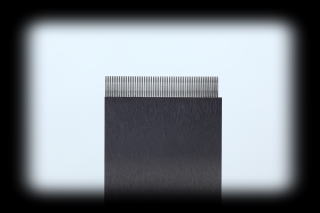

（ 幅0.200ｍｍ 立ち上り2.3ｍｍ 総数4350本の角ピン 剣山 ）

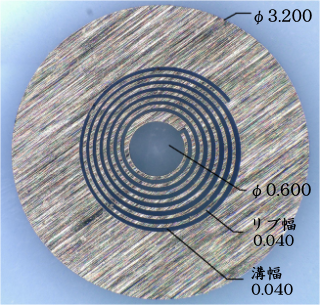

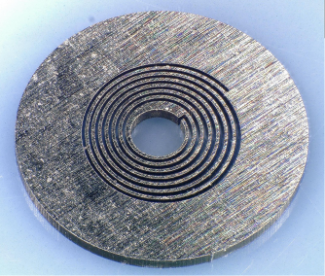

■ ワイヤカット 細線油加工
（ 特殊加工 スパイラル形状 SUS 板厚 0.2mm ）

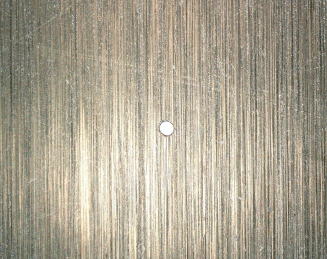

■ 微細細穴油加工
（ SHK-51 板厚 0.7mm 穴径 φ0.05ｍｍ ）
|
|
|
|
 |
|
| |
